उत्पाद जानकारी
|
प्रोडक्ट का नाम |

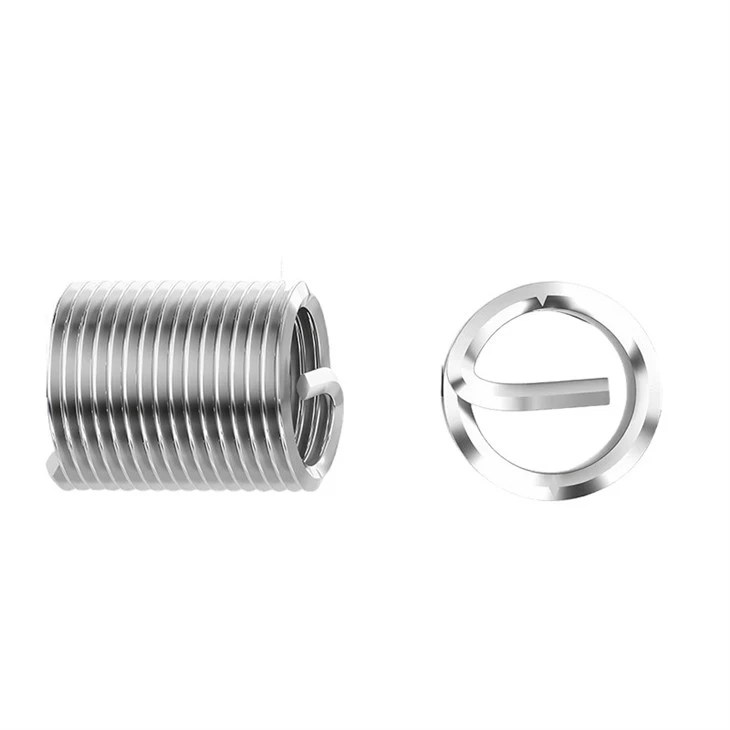

एम10 वायर थ्रेड इंसर्ट |
|
ब्रांड का नाम |
नेक्सलोक इंडस्ट्रियल |
|
सामग्री |
SUS304, SUS316, इनकोनेल -X 750, पीतल, अनुकूलित |
|
सतह का उपचार |
स्टेनलेस स्टील की सतह |
|
प्रतिरूप संख्या। |
मीट्रिक M10*1d/1.5d/2d/2.5d/3d |
|
मानक प्रकार |
MS21209/Din8140/अन्य |
|
पिरोया हुआ आकार |
मेट्रिक, इंक यूएनसी, यूएनएफ |
|
लंबाई |
1डी-3डी/अनुकूलित |
|
प्रमाणन |
आईएस0 9001:2015, एसजीएस, आरओएचएस |
|
समारोह |
थ्रेड कनेक्शन, बन्धन और संयोजन |
|
विश्वसनीयता |
यांत्रिक आयाम, कठोरता परीक्षण, साल्टस्प्रे सहनशक्ति परीक्षण |
|
एप्लिकेशन की सीमा |
इलेक्ट्रॉनिक कंप्यूटर, प्लास्टिक उत्पाद, कैबिनेट, शीट मेटल, मोल्ड |
|
डिलीवरी का समय |
1-15 दिन, मात्रा और उत्पाद विनिर्देश के अनुसार |
डालने के प्रकार: नि:शुल्क-रनिंग बनाम स्क्रू-लॉक
जब चर्चा करते हैं कि "कितनी बार एक हेली{0}}कॉइल का उपयोग किया जा सकता है", हेली{1}}कॉइल का प्रकार इसकी दोहराव योग्य सेवा जीवन का निर्धारण करने वाले महत्वपूर्ण कारकों में से एक है। सामान्य हेली कॉइल्स को फ़ंक्शन के आधार पर दो प्रकारों में वर्गीकृत किया जाता है: फ्री {4} रनिंग और स्क्रू {{5} लॉक। वे अपने चक्रीय डिस्सेप्लर और असेंबली प्रदर्शन के साथ-साथ उनके लागू परिदृश्यों में काफी भिन्न होते हैं।
नि:शुल्क चल रहा है
संरचनात्मक विशेषता:आंतरिक धागे का आकार अतिरिक्त लॉकिंग प्रतिरोध के बिना, मानक बोल्ट के साथ संगत है।
सेवा जीवन:सही टॉर्क, उचित स्नेहन और उचित स्थापना शर्तों के तहत, नि:शुल्क -प्रविष्टि प्रकार हेलिकोइल आम तौर पर सामना कर सकता हैकई दसियों से सैकड़ों तकस्थिर थ्रेड सटीकता और प्रीलोड बल को बनाए रखते हुए, बोल्ट चक्र को अलग करना और पुनः जोड़ना।
पेंच-ताला
संरचनात्मक विशेषताएं:कॉइल के अंत में एक संपीड़न क्षेत्र बनाया जाता है, जो यांत्रिक लॉकिंग कार्यक्षमता प्राप्त करने के लिए बोल्ट पर अतिरिक्त रेडियल क्लैम्पिंग बल लगाता है।
सेवा जीवन:स्वतः लॉकिंग प्रकार का एंटी-कंपन प्रभाव फ्री इंसर्शन प्रकार से बेहतर होता है। हालाँकि, कई चक्रों में स्वयं लॉकिंग टॉर्क के धीरे-धीरे क्षीण होने के कारण, इसकी प्रभावी सेवा जीवन आमतौर पर की सीमा में होती हैएकल{{0}अंक से निम्न दोहरे{1}}अंकीय चक्र. जब स्वयं लॉकिंग टॉर्क डिज़ाइन मान से नीचे चला जाता है, तो इसे विफलता माना जाता है और प्रतिस्थापन की आवश्यकता होती है।
आपकी मरम्मत को स्थायी बनाने के लिए तैयार
यदि आप धागे की मरम्मत के लिए एक विश्वसनीय, लागत प्रभावी और उद्योग सिद्ध समाधान की तलाश में हैं, तो वायर थ्रेड इंसर्ट सबसे अच्छा विकल्प है। यह न केवल मूल ताकत को बहाल करता है बल्कि अधिकांश अनुप्रयोगों में उच्च स्थायित्व भी प्राप्त करता है। चाहे आप ऑटोमोटिव मरम्मत, औद्योगिक रखरखाव, या यांत्रिक प्रसंस्करण में पेशेवर हों, उच्च गुणवत्ता वाले वायर थ्रेड इंसर्ट को चुनने का अर्थ है डाउनटाइम को कम करना, लागत कम करना और दीर्घकालिक विश्वसनीय प्रदर्शन सुनिश्चित करना।
मूल वायर थ्रेड इंसर्ट उत्पाद प्राप्त करने के लिए तुरंत हमसे संपर्क करें और पेशेवर तकनीकी सहायता, यह सुनिश्चित करते हुए कि प्रत्येक मरम्मत एक दीर्घकालिक समाधान बन जाए।
छोटे -व्यास वाले वायर थ्रेड इंसर्ट के लिए विशिष्टताएँ
|
नाममात्रDआयमीटर |
आवाज़ का उतार-चढ़ाव |
नाममात्र Lलंबाई एक्सडी एल |
कुंडल (W) |
निःशुल्क-राज्य ओडी(डी) |
ड्रिल बिट व्यास (करें) |
ड्रिलिंग गहराई(L3) |
वास्तविक प्रभावी लंबाई (L2) |
|
|
M2 |
0.4 |
1D |
2.0 |
2.9 |
2.60~2.80 |
2.1 |
3.6 |
1.6 |
|
1.5D |
3.0 |
4.9 |
4.6 |
2.6 |
||||
|
2D |
4.0 |
6.9 |
5.6 |
3.6 |
||||
|
2.5D |
5.0 |
8.9 |
6.6 |
4.6 |
||||
|
3D |
6.0 |
10.9 |
7.6 |
5.6 |
||||
|
M2.5 |
0.45 |
1D |
2.5 |
3.5 |
3.30~3.50 |
2.6 |
4.3 |
2.1 |
|
1.5D |
3.8 |
5.9 |
5.6 |
3.3 |
||||
|
2D |
5.0 |
8.1 |
6.8 |
4.6 |
||||
|
2.5D |
6.3 |
10.5 |
8.1 |
5.8 |
||||
|
3D |
7.5 |
12.9 |
9.3 |
7.0 |
||||
|
M3 |
0.5 |
1D |
3.0 |
3.9 |
3.80~4.00 |
3.1 |
5.0 |
2.5 |
|
1.5D |
4.5 |
6.3 |
6.5 |
4.0 |
||||
|
2D |
6.0 |
8.7 |
8.0 |
5.5 |
||||
|
2.5D |
7.5 |
11.1 |
9.5 |
7.0 |
||||
|
3D |
9.0 |
13.5 |
11.0 |
8.5 |
||||
|
M3.5 |
0.6 |
1D |
3.5 |
3.7 |
4.42~4.60 |
3.7 |
5.9 |
2.9 |
|
1.5D |
5.3 |
6.3 |
7.65 |
4.8 |
||||
|
2D |
7.0 |
8.7 |
9.4 |
6.4 |
||||
|
2.5D |
8.8 |
11.2 |
11.15 |
8.2 |
||||
|
3D |
10.5 |
13.3 |
12.9 |
9.9 |
||||
|
M4 |
0.7 |
1D |
4.0 |
3.7 |
5.05~5.25 |
4.2 |
6.8 |
3.3 |
|
1.5D |
6.0 |
6.1 |
8.8 |
5.3 |
||||
|
2D |
8.0 |
8.4 |
10.8 |
7.3 |
||||
|
2.5D |
10.0 |
10.9 |
12.8 |
9.3 |
||||
|
3D |
12.0 |
13.2 |
14.8 |
11.3 |
||||
|
M5 |
0.8 |
1D |
5.0 |
4.3 |
6.35~6.60 |
5.2 |
8.2 |
4.2 |
|
1.5D |
7.5 |
6.9 |
10.7 |
6.7 |
||||
|
2D |
10.0 |
9.7 |
13.2 |
9.2 |
||||
|
2.5D |
12.5 |
12.3 |
15.7 |
11.7 |
||||
|
3D |
15.0 |
14.8 |
18.2 |
14.2 |
||||
|
M6 |
1 |
1D |
6.0 |
4.2 |
7.60~7.85 |
6.3 |
10.0 |
5.0 |
|
1.5D |
9.0 |
6.9 |
13.0 |
8.0 |
||||
|
2D |
12.0 |
9.6 |
16.0 |
11.0 |
||||
|
2.5D |
15.0 |
12.3 |
19.0 |
14.0 |
||||
|
3D |
18.0 |
14.6 |
22.0 |
17.0 |
||||
|
M7 |
1 |
1D |
7.0 |
5.3 |
8.65~8.90 |
7.3 |
11.0 |
6.0 |
|
1.5D |
10.5 |
8.2 |
14.5 |
9.5 |
||||
|
2D |
14.0 |
11.1 |
18.0 |
13.0 |
||||
|
2.5D |
17.5 |
14.3 |
21.5 |
16.5 |
||||
|
3D |
21.0 |
17.4 |
25.5 |
20.5 |
||||
|
M8 |
1.25 |
1D |
8.0 |
4.7 |
9.85~10.10 |
8.3 |
13.0 |
6.8 |
|
1.5D |
12.0 |
7.4 |
17.0 |
10.8 |
||||
|
2D |
16.0 |
10.6 |
21.0 |
14.8 |
||||
|
2.5D |
20.0 |
13.5 |
25.0 |
18.8 |
||||
|
3D |
24.0 |
16.4 |
29.0 |
22.8 |
||||
|
M8 |
1 |
1D |
8.0 |
6.1 |
9.85~10.10 |
8.3 |
12.0 |
7.0 |
|
1.5D |
12.0 |
9.5 |
16.0 |
11.0 |
||||
|
2D |
16.0 |
12.9 |
20.0 |
15.0 |
||||
|
2.5D |
20.0 |
16.5 |
24.0 |
19.0 |
||||
|
3D |
24.0 |
19.9 |
28.0 |
23.0 |
||||
|
M9 |
1.25 |
1D |
9.0 |
5.3 |
10.85~11.1 |
9.4 |
14.0 |
7.8 |
|
1.5D |
13.5 |
8.6 |
18.5 |
12.3 |
||||
|
2D |
18.0 |
11.9 |
23.0 |
16.8 |
||||
|
2.5D |
22.5 |
15.3 |
27.5 |
21.3 |
||||
|
3D |
27.0 |
18.1 |
32.0 |
25.8 |
||||
|
M10 |
1.5 |
1D |
10.0 |
5.0 |
12.10~12.50 |
10.4 |
16.0 |
8.5 |
|
1.5D |
15.0 |
8.1 |
21.0 |
13.5 |
||||
|
2D |
20.0 |
11.2 |
26.0 |
18.5 |
||||
|
2.5D |
25.0 |
14.2 |
31.0 |
23.5 |
||||
|
3D |
30.0 |
17.2 |
36.0 |
28.5 |
||||
|
M10 |
1.25 |
1D |
10.0 |
6.0 |
12.10~12.50 |
10.3 |
15.0 |
8.8 |
|
1.5D |
15.0 |
9.7 |
20.0 |
13.8 |
||||
|
2D |
20.0 |
13.1 |
25.0 |
18.8 |
||||
|
2.5D |
25.0 |
16.9 |
30.0 |
23.8 |
||||
|
3D |
30.0 |
20.1 |
35.0 |
28.8 |
||||
|
M10 |
1 |
1D |
10.0 |
7.6 |
12.10~12.50 |
10.3 |
14.0 |
9.0 |
|
1.5D |
15.0 |
12.1 |
19.0 |
14.0 |
||||
|
2D |
20.0 |
16.3 |
24.0 |
19.0 |
||||
|
2.5D |
25.0 |
20.7 |
29.0 |
24.0 |
||||
|
3D |
30.0 |
25.0 |
34.0 |
29.0 |
||||
वायर थ्रेड डालने की स्थापना के चरण
स्थापना के लिए आवश्यक उपकरण
हेलिकोइल इंसर्ट को स्थापित करने के लिए पेशेवर उपकरणों के एक सेट की आवश्यकता होती है, जिसमें शामिल हैं:
● टैप करें:इसका उपयोग छेद के भीतर उपयुक्त धागे के आकार की मशीन बनाने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि सुरक्षात्मक आस्तीन को आसानी से डाला और कड़ा किया जा सके।
● इंस्टालेशन टूल:इसका उपयोग थ्रेडेड स्लीव को पूर्व-प्रसंस्कृत थ्रेडेड छेद में सटीक रूप से डालने के लिए किया जाता है।
● टैंग ब्रेक-ऑफ़ टूल:स्थापना के बाद, इसका उपयोग आस्तीन के अंदरूनी छोर पर स्थित पोजिशनिंग रॉड को तोड़ने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि यह थ्रेडेड कनेक्शन को प्रभावित नहीं करता है।
इसके अलावा, इंस्टॉलेशन की गुणवत्ता सुनिश्चित करने के लिए, अपर्याप्त या अत्यधिक टॉर्क के कारण होने वाली द्वितीयक क्षति को रोकने के लिए थ्रेडेड छेद और फास्टनरों को पहले से कसने के लिए टॉर्क रिंच का उपयोग करने की सिफारिश की जाती है।
हेलिकोइल इंसर्ट के उद्योग और परिदृश्य
● एयरोस्पेस
अत्यधिक तापमान और कंपन के तहत धागे की ताकत और विश्वसनीयता में सुधार होता है।
● मोटर वाहन
उच्च भार क्षमता और स्थायित्व के लिए एल्यूमीनियम धागों को सुदृढ़ करता है।
● इलेक्ट्रॉनिक्स
बार-बार असेंबली के माध्यम से सटीक, घिसाव प्रतिरोधी धागों को बनाए रखता है।
● औद्योगिक मशीनरी
थ्रेड स्थिरता को बढ़ाता है और उपकरण सेवा जीवन को बढ़ाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या बार-बार स्क्रू हटाने से इन्सर्ट खुल जाएगा या वापस बाहर आ जाएगा?
उत्तर: नहीं। एक बार स्थापित होने के बाद, इन्सर्ट को रेडियल रूप से विस्तारित किया जाता है और यांत्रिक रूप से टैप किए गए छेद में लॉक कर दिया जाता है। सामान्य स्क्रू हटाने से इंसर्ट घूमने या अलग होने का कारण नहीं बनता है।
प्रश्न: सम्मिलित प्रदर्शन के लिए टैप किए गए छेद की गुणवत्ता कितनी महत्वपूर्ण है?
उत्तर: बहुत गंभीर. सम्मिलित प्रदर्शन काफी हद तक सही एसटीआई टैप आकार, थ्रेड क्लास, छेद की सीधीता और सतह की फिनिश पर निर्भर करता है। अधिकांश प्रदर्शन संबंधी समस्याएं इन्सर्ट के बजाय अनुचित छेद तैयारी के कारण होती हैं।
प्रश्न: क्या ब्लाइंड होल में वायर थ्रेडेड इंसर्ट लगाए जा सकते हैं?
उत्तर: हाँ. वायर थ्रेडेड इंसर्ट ब्लाइंड होल के लिए उपयुक्त हैं, बशर्ते कि इंसर्शन और टैंग ब्रेक के लिए पर्याप्त गहराई की अनुमति हो। टेंगलेस इंसर्ट उन अनुप्रयोगों के लिए भी उपलब्ध हैं जहां टैंग हटाना संभव नहीं है।
प्रश्न: तापमान चक्रण वायर थ्रेडेड आवेषण को कैसे प्रभावित करता है?
ए: वायर थ्रेडेड इंसर्ट थर्मल साइक्लिंग को अच्छी तरह से सहन करते हैं।
उनकी लोचदार प्रकृति सम्मिलित और आधार सामग्री के बीच थर्मल विस्तार में अंतर को समायोजित करने में मदद करती है, जिससे धागे के ढीले होने या क्षति का खतरा कम हो जाता है।
प्रश्न: क्या वायर थ्रेडेड इंसर्ट को समय-समय पर निरीक्षण या रखरखाव की आवश्यकता होती है?
उत्तर: नहीं। एक बार स्थापित होने के बाद, वायर थ्रेडेड इंसर्ट को सामान्य सेवा शर्तों के तहत रखरखाव मुक्त माना जाता है।
प्रश्न: कुछ एप्लिकेशन मरम्मत समाधान के बजाय डिफ़ॉल्ट रूप से वायर थ्रेडेड इंसर्ट क्यों निर्दिष्ट करते हैं?
उ: क्योंकि वे नरम सामग्रियों में पूर्वानुमानित, दोहराए जाने योग्य थ्रेड प्रदर्शन की पेशकश करते हैं, कई इंजीनियर भविष्य में थ्रेड विफलता को रोकने और जीवनचक्र लागत को कम करने के लिए डिजाइन चरण में आवेषण निर्दिष्ट करते हैं।
