337/338 सीरीज सेल्फ-टैपिंग इंसर्ट307/308 श्रृंखला का एक वैकल्पिक ब्लाइंड{0}}होल संस्करण है। इन आवेषणों में एक विशेषता हैचिप-जलाशय काटने का स्लॉटऔर इन्हें टिकाऊ आंतरिक धागे बनाने के लिए डिज़ाइन किया गया हैहल्की धातुएँ, प्लास्टिक, और अन्य कम शक्ति वाली आधार सामग्रीपूर्व - टैपिंग की आवश्यकता के बिना।

स्थापना के दौरान, सम्मिलित करेंअपने ही संभोग धागे को काटता हैचूँकि इसे पूर्व -ड्रिल किए गए छेद में डाला जाता है। एकीकृत चिप रिज़र्वोयर स्लॉट उत्पन्न कटिंग चिप्स को महत्वपूर्ण रूप से कैप्चर करता है और बनाए रखता हैसंवेदनशील आंतरिक घटकों में मलबे के गिरने का जोखिम कम करना. यह डिज़ाइन इंस्टॉलेशन विश्वसनीयता में सुधार करता है और 337/338 श्रृंखला को विशेष रूप से ब्लाइंड{3}होल अनुप्रयोगों के लिए उपयुक्त बनाता है जहां चिप नियंत्रण महत्वपूर्ण है।

उत्पाद संरचना

वर्ग	3-होल सेल्फ-टैपिंग इंसर्ट - छोटा	3-होल सेल्फ-टैपिंग इंसर्ट - लंबा	3-होल सेमी-बंद सेल्फ-टैपिंग इंसर्ट - छोटा	3-छेद अर्ध-बंद सेल्फ-टैपिंग इंसर्ट - लंबा
3डी ड्राइंग
कटिंग डिज़ाइन	तीन काटने वाले छेद (120 डिग्री समान दूरी पर)	तीन काटने वाले छेद (120 डिग्री समान दूरी पर)	तीन काटने वाले छेद + अर्द्ध बंद तली	तीन काटने वाले छेद + अर्द्ध बंद तली
निचली संरचना	नीचे खुला	नीचे खुला	अर्ध-बंद तल (चिप-अवरुद्ध)	अर्ध-बंद तल (चिप-अवरुद्ध)
प्रभावी थ्रेड जुड़ाव	मध्यम	उच्च	मध्यम	उच्च
अनुशंसित छेद प्रकार	ब्लाइंड होल / थ्रू होल	ब्लिदूसरा छेद/के माध्यम सेछेद	ब्लाइंड होल (पसंदीदा)	ब्लाइंड होल (पसंदीदा)
पूर्व -ड्रिलिंग आवश्यकता	केवल ड्रिलिंग (कोई पूर्व -टैपिंग नहीं)	केवल ड्रिलिंग (कोई पूर्व -टैपिंग नहीं)	केवल ड्रिलिंग (कोई पूर्व -टैपिंग नहीं)	केवल ड्रिलिंग (कोई पूर्व -टैपिंग नहीं)
संदर्भ ड्रिल व्यास	सम्मिलित OD से थोड़ा छोटा (प्रति आकार)	लघु संस्करण के समान	खुले-निचले संस्करण के समान	खुले-निचले संस्करण के समान
न्यूनतम ब्लाइंड होल गहराई	एल + 1-2 मिमी क्लीयरेंस	एल + 1-2 मिमी क्लीयरेंस	सेमी-बंद बॉटम से मिलान करने के लिए सटीक रूप से नियंत्रित	सेमी-बंद बॉटम से मिलान करने के लिए सटीक रूप से नियंत्रित
विशिष्ट सामग्री	कार्बन स्टील / स्टेनलेस स्टील	कार्बन स्टील / स्टेनलेस स्टील	कार्बन स्टील / स्टेनलेस स्टील	कार्बन स्टील / स्टेनलेस स्टील
भूतल उपचार (वैकल्पिक)	जस्ता चढ़ाया हुआ, निष्क्रिय, आदि।	जस्ता चढ़ाया हुआ, निष्क्रिय, आदि।	जस्ता चढ़ाया हुआ, निष्क्रिय, आदि।	जस्ता चढ़ाया हुआ, निष्क्रिय, आदि।
डिज़ाइन की सीमाएँ	कम लोड बनाम लंबा संस्करण	गहरे छेद की आवश्यकता है	सटीक छेद गहराई की आवश्यकता है	सटीक छेद गहराई की आवश्यकता है

307/308 टाइप सेल्फ - टैपिंग इंसर्ट की तुलना में

ब्लाइंड होल सेल्फ {{0}टैपिंग इंसर्ट और मानक सेल्फ{1}टैपिंग इंसर्ट दोनों को एल्यूमीनियम मिश्र धातु, मैग्नीशियम मिश्र धातु और इंजीनियरिंग प्लास्टिक जैसे नरम आधार सामग्री में टिकाऊ, भार सहन करने वाले आंतरिक धागे बनाने के लिए डिज़ाइन किया गया है।

स्थापना के दौरान अपने स्वयं के संभोग धागों को काटने या बनाने से, वे सीधे टैप किए गए धागों की तुलना में धागे की ताकत, पहनने के प्रतिरोध और सेवा जीवन में काफी सुधार करते हैं।

हालाँकि दोनों इंसर्ट प्रकार एक ही सेल्फ{0}}टैपिंग सिद्धांत पर काम करते हैं, फिर भी उनकासंरचनात्मक डिज़ाइन और चिप{{0}हैंडलिंग विधिअलग-अलग होते हैं, जिससे छेद के प्रकार, स्थापना की स्थिति और अनुप्रयोग आवश्यकताओं के आधार पर अलग-अलग फायदे होते हैं।

स्थापना और मशीनिंग विशेषताएँ

पर्याप्त चिप भंडारण मात्रा सुनिश्चित करने के लिए ब्लाइंड होल सेल्फ -टैपिंग इंसर्ट के लिए पायलट होल गहराई के अधिक सटीक नियंत्रण की आवश्यकता होती है। हालाँकि, यह डिज़ाइन घटक की निचली सतह में घुसने के जोखिम को बहुत कम कर देता है।

मानक स्व-टैपिंग आवेषण अधिक मशीनिंग सहनशीलता और आसान स्थापना प्रदान करते हैं, विशेष रूप से उच्च मात्रा में उत्पादन वातावरण में। उनका खुला डिज़ाइन तेजी से चिप निकासी और आम तौर पर उच्च स्थापना दक्षता की अनुमति देता है।

प्रदर्शन संबंधी विचार

यांत्रिक दृष्टिकोण से, जब एक ही सामग्री से निर्मित और सही ढंग से स्थापित किया जाता है, तो दोनों प्रकार के इंसर्ट तुलनीय थ्रेड ताकत और भार वहन क्षमता प्रदान करते हैं।

ब्लाइंड होल सेल्फ-टैपिंग इंसर्ट ऐसे लाभ प्रदान करते हैं जहां:

चिप रोकथाम महत्वपूर्ण है
छेद का तल बरकरार रहना चाहिए
एक साफ़ बाहरी स्वरूप या सीलिंग सतह की आवश्यकता होती है

मानक स्व--टैपिंग आवेषण को अक्सर प्राथमिकता दी जाती है जहां:

थ्रू होल्स का उपयोग किया जाता है
विनिर्माण में सरलता और लागत दक्षता प्राथमिकताएं हैं
छेद से बाहर निकलने पर कोई प्रतिबंध मौजूद नहीं है

मीट्रिक श्रृंखला विशिष्टताएँ

Metric Series Blind Self Tapping Inserts Specification

337 सीरीज

आंतरिक धागा A	बाह्य कड़ी E	लंबाई B	अनुशंसित टैप ड्रिल टी		न्यूनतम छेद गहराई एल
आंतरिक धागा A	बाह्य कड़ी E	लंबाई B	अल्युमीनियम	लौह इस्पात	न्यूनतम छेद गहराई एल
M3	M5-0.6	4	4.6-4.7	4.7-4.8	6
M3.5	M6-0.8	5	5.5-5.6	5.6-5.7	7
M4	M6.5-0.8	6	6.0-6.1	6.1-6.2	8
M5	M8-1	7	7.4-7.6	7.6-7.7	9
M6	M10-1.25	8	9.3-9.5	9.5-9.6	10
M8	M12-1.5	9	11.1-11.3	11.3-11.5	11
M10	M14-1.5	10	13.1-13.3	13.4-15.4	13
M12	M16-1.75	12	15.0-15.2	15.2-15.4	15
M14	M18-2	14	17.0-17.2	17.2-17.4	17
M16	M20-2	14	19.0-19.2	19.2-19.4	17

338 शृंखला

आंतरिक धागा A	बाह्य कड़ी E	लंबाई B	अनुशंसित टैप ड्रिल टी		न्यूनतम छेद गहराई एल
आंतरिक धागा A	बाह्य कड़ी E	लंबाई B	अल्युमीनियम	लौह इस्पात	न्यूनतम छेद गहराई एल
M3	M5-0.6	6	4.6-4.7	4.7-4.8	8
M3.5	M6-0.8	8	5.5-5.6	5.6-5.7	10
M4	M6.5-0.8	8	6.0-6.1	6.1-6.2	10
M5	M8-1	10	7.4-7.6	7.6-7.7	13
M6	M10-1.25	12	9.3-9.5	9.5-9.6	15
M8	M12-1.5	14	11.1-11.3	11.3-11.5	17
M10	M14-1.5	18	13.1-13.3	13.4-15.4	22
M12	M16-1.75	22	15.0-15.2	15.2-15.4	26
M14	M18-2	24	17.0-17.2	17.2-17.4	28
M16	M20-2	24	19.0-19.2	19.2-19.4	28

विशिष्ट अनुप्रयोग क्षेत्र

आधुनिक औद्योगिक उत्पादों और उपकरणों को बढ़ती जटिल संरचनात्मक मांगों को पूरा करने के लिए विश्वसनीय और उच्च प्रदर्शन वाले फास्टनिंग समाधानों की आवश्यकता होती है। कई महत्वपूर्ण घटकों को सुरक्षित कनेक्शन की आवश्यकता होती है, और नेक्सलोक इंडस्ट्रियल इन कनेक्शनों को वितरित करने के लिए अपनी विशेषज्ञता लागू करता है, जिससे हमारे ग्राहकों को अपने उत्पादों की कार्यक्षमता पर ध्यान केंद्रित करने की अनुमति मिलती है। हम लगभग हर बन्धन क्षेत्र को कवर करते हैं -चाहे मशीनरी से लेकर संरचनात्मक घटकों तक। एप्लिकेशन चाहे जो भी हो, नेक्सलोक इंडस्ट्रियल स्व-टैपिंग इंसर्ट समाधान प्रदान करता है या अनुकूलित डिज़ाइन विकसित करने के लिए आपके साथ सहयोग करता है।

निम्नलिखित पृष्ठों पर, आप उन क्षेत्रों का पता लगा सकते हैं जहां हमारे स्व-टैपिंग इंसर्ट पहले से ही सफलतापूर्वक लागू किए गए हैं और हमारे पास मौजूद नवाचारों की खोज कर सकते हैं।

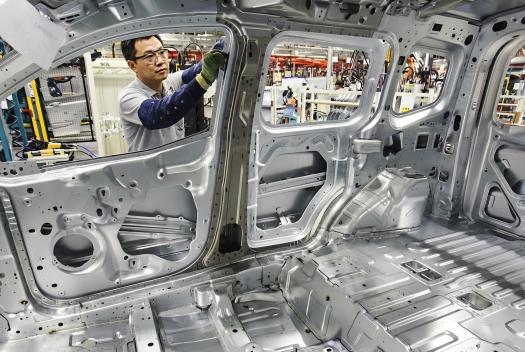

संरचनात्मक घटक और समर्थन

संरचनात्मक और सहायक घटकों को उच्च शक्ति वाले बन्धन और सीलिंग समाधानों की आवश्यकता होती है। हमारे स्व-टैपिंग इंसर्ट यह सुनिश्चित करते हैं कि आवश्यक छेद सीलिंग और एंटी-लूज़िंग प्रदर्शन को बनाए रखते हुए, लंबे समय तक स्थिरता की गारंटी देते हुए हिस्से सुरक्षित रूप से जुड़े हुए हैं।

द्रव और वायु मार्ग

द्रव और वायवीय प्रणालियों में, स्व-टैपिंग आवेषण क्लैंप, ब्रैकेट और ट्यूबिंग कनेक्शन के लिए उच्च शक्ति, सुरक्षित माउंटिंग प्रदान करते हैं। ग्राहक की गहरी समझ और तकनीकी विशेषज्ञता के साथ, नेक्सलोक इंडस्ट्रियल फ्लूइड और एयर लाइन फास्टनिंग समाधानों के लिए आपका विश्वसनीय भागीदार है।

इलेक्ट्रिक ड्राइव सिस्टम (ईवी)

इलेक्ट्रिक वाहनों और इलेक्ट्रिक मशीनरी में, स्व-टैपिंग इंसर्ट ड्राइव घटकों को सुरक्षित करने में महत्वपूर्ण भूमिका निभाते हैं। हमारे नवोन्मेषी समाधान न केवल विद्युत प्रणालियों के लिए मानक आवश्यकताओं से अधिक हैं बल्कि उत्पादन दक्षता और असेंबली विश्वसनीयता में भी सुधार करते हैं।

दहन ड्राइव सिस्टम (बर्फ)

पारंपरिक दहन इंजन उपकरण के लिए, सेल्फ{0}}टैपिंग इंसर्ट ट्रांसमिशन माउंट, इंजन ब्रैकेट, व्हील हब और चेसिस घटकों के लिए विश्वसनीय बन्धन प्रदान करते हैं। नेक्सलोक इंडस्ट्रियल का व्यापक ज्ञान और विशेषज्ञता सुनिश्चित करती है कि प्रत्येक महत्वपूर्ण घटक सुरक्षित रूप से जुड़ा हुआ है।

सेल्फ टैपिंग इंसर्ट कैसे स्थापित करें?

स्थापना प्रक्रिया

● निर्दिष्ट व्यास तक छेद ड्रिल करें और जहां आवश्यक हो, काउंटरसिंक करें।

● कटिंग स्लॉट या कटिंग छेद को नीचे की ओर रखते हुए सेल्फ टैपिंग इंसर्ट को इंस्टॉलेशन टूल पर फिट करें।

● सुनिश्चित करें कि ड्राइविंग स्टड कटिंग स्लॉट या छेद की आधी से अधिक ऊंचाई पर न लगे।

● इंस्टॉलेशन टूल को रखें और पूरे इंसर्शन के दौरान छेद के लंबवत संरेखित डालें।

● प्रोडक्शन ड्राइवर का उपयोग करते समय, घूमने वाली स्लीव को खुले स्टॉप पिन के सामने रखें ताकि यह दक्षिणावर्त संचालित हो।

● जहां लागू हो, आधार सामग्री की सतह से 0.1-0.2 मिमी नीचे डालने के लिए डेप्थ स्टॉप सेट करें।

● सेल्फ टैपिंग इंसर्ट को आवश्यक गहराई तक चलाते समय लगातार नीचे की ओर दबाव डालें।

● उपकरण को इन्सर्ट से अलग करने के लिए उसे उलट दें; उत्पादन ड्राइवर स्वचालित रूप से रिलीज़ होते हैं, जबकि हाथ उपकरण को रिवर्सल के दौरान हेक्स नट को पकड़ने की आवश्यकता होती है।

● इन्सर्ट को नीचे करने या अत्यधिक टॉर्क लगाने से बचें, क्योंकि इससे थ्रेड्स को नुकसान हो सकता है या पुल-आउट प्रदर्शन कम हो सकता है।

टिप्पणियाँ

● अधिकांश प्रविष्टि समस्याएं गलत छेद आकार, खराब उपकरण स्थिति, या अनुचित इंस्टॉलेशन तकनीक के कारण होती हैं।

● उत्पादन शुरू करने से पहले परीक्षण स्थापना की पुरजोर अनुशंसा की जाती है।

डिलिवरी एवं सेवा|नेक्सलोक इंडस्ट्रियल

product-1265-570

स्टॉक उत्पादों के लिए मानक डिलीवरी

हमारी इन्वेंट्री में उपलब्ध उत्पादों के लिए, हम उसी दिन डिस्पैच सुनिश्चित करते हैं। आपके स्थान और चुनी गई लॉजिस्टिक पद्धति के आधार पर, डिलीवरी में आमतौर पर 5-10 कार्यदिवस लगते हैं।

कस्टम उत्पादन एवं ऑर्डर

अनुकूलित लोक्टाइट {{0}कोटेड इंसर्ट या गैर -मानक विशिष्टताओं के लिए, ऑर्डर की पुष्टि के बाद हमारा उत्पादन लीड समय लगभग दो सप्ताह है। हम सामग्री चयन और थ्रेड डिज़ाइन से लेकर कोटिंग अनुप्रयोग और गुणवत्ता नियंत्रण तक अंत तक सहायता प्रदान करते हैं।

गुणवत्ता आश्वासन एवं परीक्षण

सभी इंसर्ट सख्त निरीक्षण और परीक्षण से गुजरते हैं, जिसमें खींचने की शक्ति, टॉर्क प्रतिरोध और कोटिंग आसंजन परीक्षण शामिल हैं, जिससे यह सुनिश्चित होता है कि प्रत्येक टुकड़ा औद्योगिक मानकों को पूरा करता है। सुझाई गई छवि: लैब उपकरण परीक्षण इंसर्ट की तस्वीर, उदाहरण के लिए, टॉर्क टेस्टर, पुल आउट टेस्ट रिग, या उत्पादों का निरीक्षण करने वाली क्यूसी टीम।

ऑर्डर कैसे करें

● उत्पाद का चयन करें: हमारी सूची ब्राउज़ करें या अपनी विशिष्टताओं के साथ हमसे संपर्क करें।

● आवश्यकताओं की पुष्टि करें: मात्रा, धागे का आकार, कोटिंग का प्रकार और डिलीवरी की तारीख।

● अपना ऑर्डर दें: हमारी पेशेवर बिक्री टीम लीड समय और शिपिंग विकल्पों की पुष्टि करेगी।

हमसे संपर्क करें

Loctite-कोटेड थ्रेड इंसर्ट, मूल्य निर्धारण, या तकनीकी परामर्श के बारे में पूछताछ के लिए, हमारी टीम 2 घंटे के भीतर जवाब देने के लिए तैयार है।
